삼화콘덴서

삼화콘덴서 전력용 콘덴서 종합 카탈로그입니다.



삼화 콘덴서 카탈로그 다운(카탈로그 출처 : 삼화)

삼화콘덴서 카탈로그.pdf

17.32MB





삼화콘덴서 카탈로그를 통하여 전력용 콘덴서, 직렬리액터 방전코일, 역률 개선용 콘덴서 뱅크, 수동형 고조파 필터 등을 알아보도록 합니다.

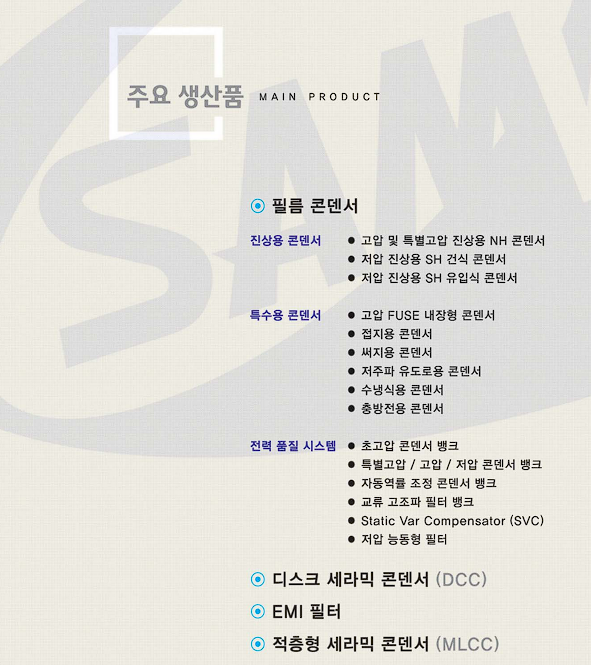

주요 생산품은 필름 콘덴서(진상용 콘덴서, 특수용 콘덴서, 전력 품질 시스템), 디스크 세라믹 콘덴서, emi 필터, 적층형 세라믹 콘덴서 등이 있습니다.

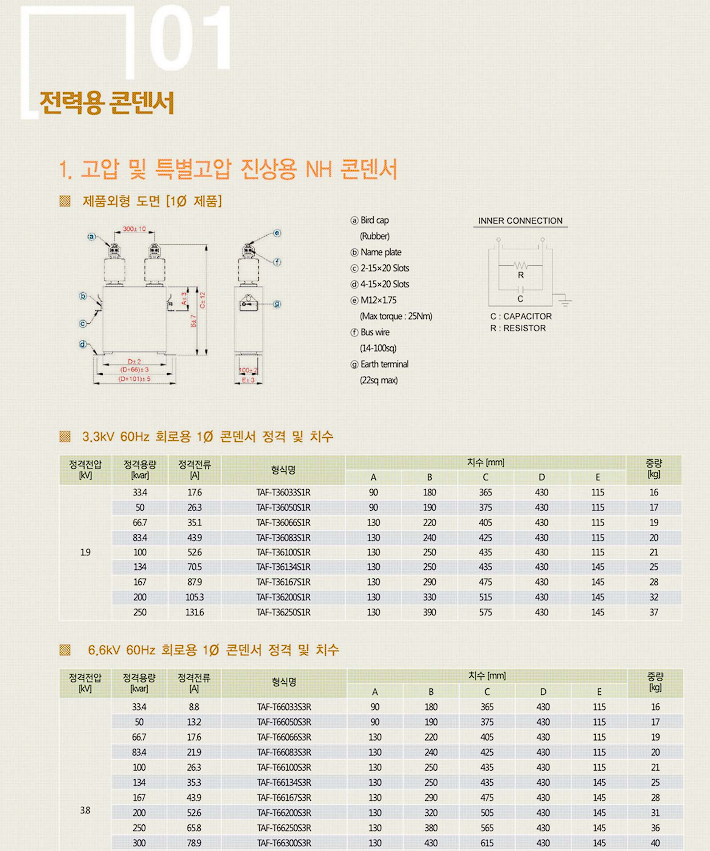

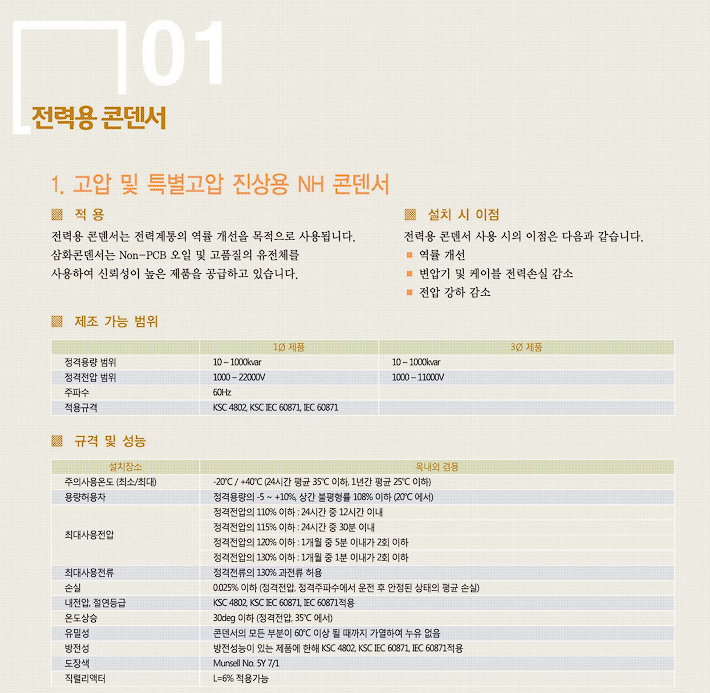

전력용 콘덴서, 고압 및 특별 고압 진상용 NH 콘덴서는 전력 계통의 역률 개선을 목적으로 사용됩니다. 삼화 콘덴서는 non-pcb 오일 및 고품질의 유전체를 사용하여 신뢰성이 노픕니다.

설치 시 이점은 역률개선을 할 수 있고, 변압기 및 케이블 전력손실을 감소시키며 전압 강하를 감소시킵니다.

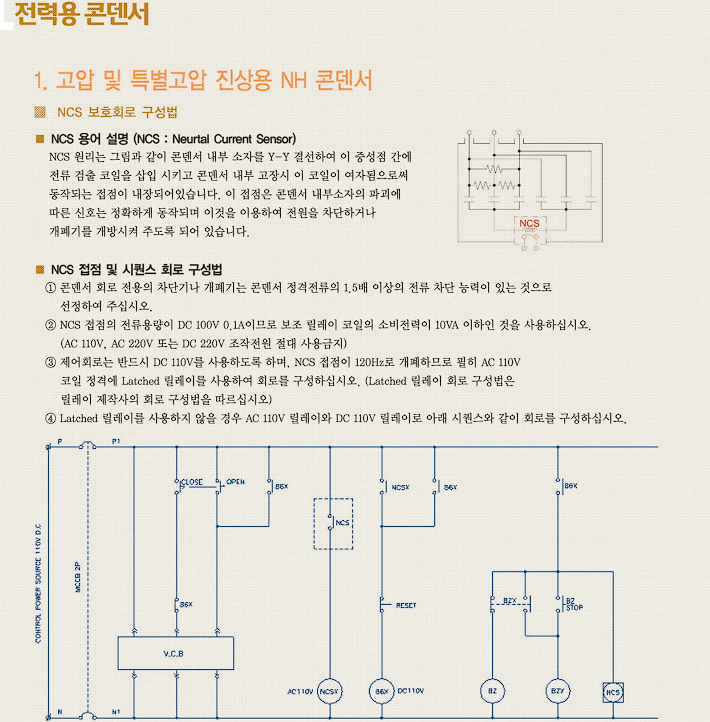

ncs보호회로 구성법

ncs 원리는 콘덴서 내부 소자를  Y-Y 결선하여 이 중성점 간에 전류 점출 코일을 삽입 시키고 콘덴서 내부 고장시 이 코일이 여자됨으로써 동작되늰 접점이 내장되어 있습니다. 이 접점은 콘덴서 내부 소자의 파괴에 따른 신호는 정확하게 동작되며 이것을 이용하여 전원을 차단하거나 개폐기를 개방시켜 주도록 되어 있습니다.



고압 콘덴서의 고장 특성

콘덴서 고장은 내부 전극간 절연저하로 인한 극간 단락 및 아크가 발생되어 콘덴서의 기능이 상실되는 것을 의미 합니다.

콘덴서가 고장나는 경우 콘덴서는 전원으로부터 개방되어야 합니다. 전원 인가가 지속될 경우 극간 단락 및 아크 발생부위가 확대되고 아크에 따른 가스가 발생하여 콘덴서 내부 압력이 증가됩니다.
